Mengeksplorasi
Buatlah sebuah kelompok, kemudian
kumpulkan informasi dari berbagai sumber
tentang macam-macam shift-register!
Ada juga register yang dapat digunakan
sebagai shift-register SISO maupun PIPO
dengan bantuan suatu control sebagai
berikut:

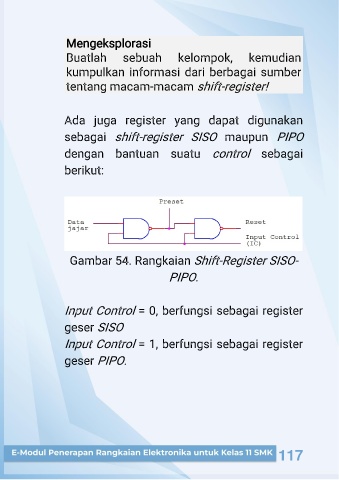

Gambar 54. Rangkaian Shift-Register
SISO-
.
PIPO
= 0, berfungsi sebagai register
Input Control
geser SISO
Input Control
= 1, berfungsi sebagai register
geser PIPO.
