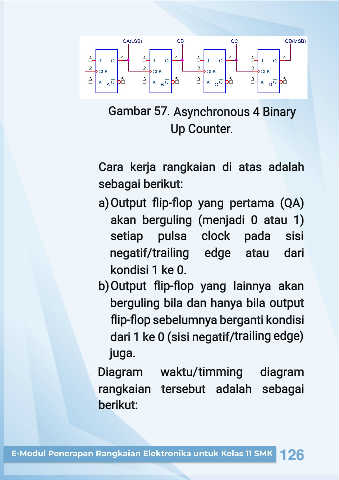

Gambar 57. Asynchronous 4 Binary
Up Counter.
Cara kerja rangkaian di atas adalah
sebagai berikut:
a) Output flip-flop yang pertama (QA)
akan berguling (menjadi 0 atau 1)
setiap pulsa clock
pada sisi
negatif/trailing atau dari
edge
kondisi 1 ke 0.
b) Output flip-flop yang lainnya akan
berguling bila dan hanya bila output
flip-flop
sebelumnya berganti kondisi
edge)
dari 1 ke 0 (sisi negatif/trailing
juga.
Diagram waktu/timming diagram
rangkaian tersebut adalah sebagai
berikut:
