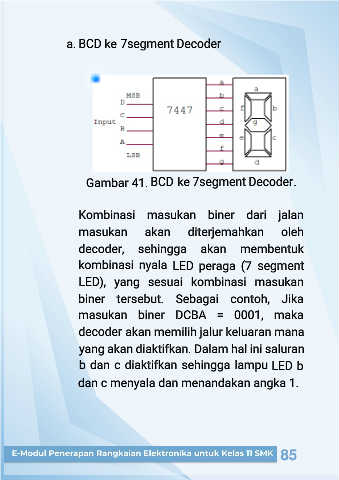

a. BCD Decoder
ke 7segment
.
Gambar 41. BCD Decoder
ke 7segment
Kombinasi masukan biner dari jalan
masukan akan diterjemahkan oleh
decoder, sehingga akan membentuk
kombinasi nyala LED peraga (7 segment
LED), yang sesuai kombinasi masukan
biner tersebut. Sebagai contoh, Jika
masukan biner DCBA = 0001, maka
akan memilih jalur keluaran mana
decoder
yang akan diaktifkan. Dalam hal ini saluran
b dan c diaktifkan sehingga lampu LED b
dan c menyala dan menandakan angka 1.
