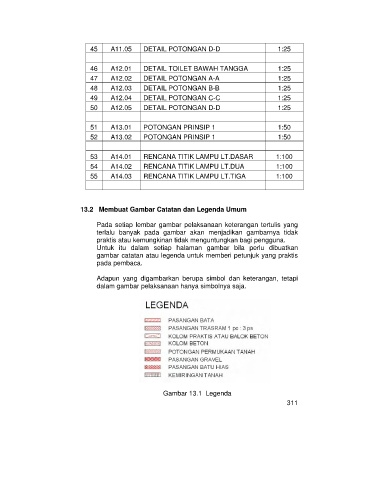

45 A11.05 DETAIL POTONGAN D-D 1:25
46 A12.01 DETAIL TOILET BAWAH TANGGA 1:25
47 A12.02 DETAIL POTONGAN A-A 1:25
48 A12.03 DETAIL POTONGAN B-B 1:25
49 A12.04 DETAIL POTONGAN C-C 1:25
50 A12.05 DETAIL POTONGAN D-D 1:25
51 A13.01 POTONGAN PRINSIP 1 1:50
52 A13.02 POTONGAN PRINSIP 1 1:50
53 A14.01 RENCANA TITIK LAMPU LT.DASAR 1:100
54 A14.02 RENCANA TITIK LAMPU LT.DUA 1:100
55 A14.03 RENCANA TITIK LAMPU LT.TIGA 1:100
13.2 Membuat Gambar Catatan dan Legenda Umum
Pada setiap lembar gambar pelaksanaan keterangan tertulis yang
terlalu banyak pada gambar akan menjadikan gambarnya tidak
praktis atau kemungkinan tidak menguntungkan bagi pengguna.
Untuk itu dalam setiap halaman gambar bila perlu dibuatkan
gambar catatan atau legenda untuk memberi petunjuk yang praktis
pada pembaca.
Adapun yang digambarkan berupa simbol dan keterangan, tetapi
dalam gambar pelaksanaan hanya simbolnya saja.
Gambar 13.1 Legenda
