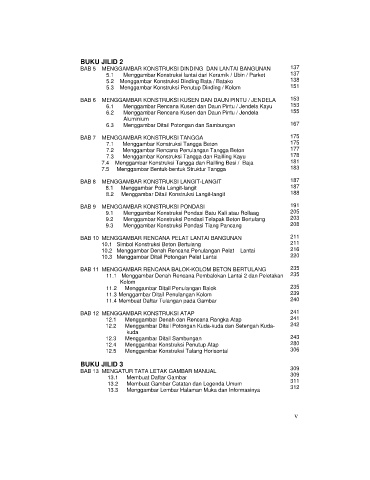

BUKU JILID 2
BAB 5 MENGGAMBAR KONSTRUKSI DINDING DAN LANTAI BANGUNAN 137
5.1 Menggambar Konstruksi lantai dari Keramik / Ubin / Parket 137
5.2 Menggambar Konstruksi Dinding Bata / Batako 138
5.3 Menggambar Konstruksi Penutup Dinding / Kolom 151
BAB 6 MENGGAMBAR KONSTRUKSI KUSEN DAN DAUN PINTU / JENDELA 153
6.1 Menggambar Rencana Kusen dan Daun Pintu / Jendela Kayu 153
6.2 Menggambar Rencana Kusen dan Daun Pintu / Jendela 155
Aluminium
6.3 Menggambar Ditail Potongan dan Sambungan 167
BAB 7 MENGGAMBAR KONSTRUKSI TANGGA 175
7.1 Menggambar Konstruksi Tangga Beton 175
7.2 Menggambar Rencana Penulangan Tangga Beton 177
7.3 Menggambar Konstruksi Tangga dan Railling Kayu 178
7.4 Menggambar Konstruksi Tangga dan Railling Besi / Baja 181
7.5 Menggambar Bentuk-bentuk Struktur Tangga 183
BAB 8 MENGGAMBAR KONSTRUKSI LANGIT-LANGIT 187
8.1 Menggambar Pola Langit-langit 187
8.2 Menggambar Ditail Konstruksi Langit-langit 188
BAB 9 MENGGAMBAR KONSTRUKSI PONDASI 191
9.1 Menggambar Konstruksi Pondasi Batu Kali atau Rollaag 205
9.2 Menggambar Konstruksi Pondasi Telapak Beton Bertulang 203
9.3 Menggambar Konstruksi Pondasi Tiang Pancang 208
BAB 10 MENGGAMBAR RENCANA PELAT LANTAI BANGUNAN 211
10.1 Simbol Konstruksi Beton Bertulang 211
10.2 Menggambar Denah Rencana Penulangan Pelat Lantai 216
10.3 Menggambar Ditail Potongan Pelat Lantai 220
BAB 11 MENGGAMBAR RENCANA BALOK-KOLOM BETON BERTULANG 235
11.1 Menggambar Denah Rencana Pembalokan Lantai 2 dan Peletakan 235
Kolom
11.2 Menggambar Ditail Penulangan Balok 235
11.3 Menggambar Ditail Penulangan Kolom 239
11.4 Membuat Daftar Tulangan pada Gambar 240
BAB 12 MENGGAMBAR KONSTRUKSI ATAP 241
12.1 Menggambar Denah dan Rencana Rangka Atap 241
12.2 Menggambar Ditail Potongan Kuda-kuda dan Setengah Kuda- 242
kuda
12.3 Menggambar Ditail Sambungan 243
12.4 Menggambar Konstruksi Penutup Atap 280
12.5 Menggambar Konstruksi Talang Horisontal 306
BUKU JILID 3
BAB 13 MENGATUR TATA LETAK GAMBAR MANUAL 309
13.1 Membuat Daftar Gambar 309
311
13.2 Membuat Gambar Catatan dan Legenda Umum
13.3 Menggambar Lembar Halaman Muka dan Informasinya 312
v
