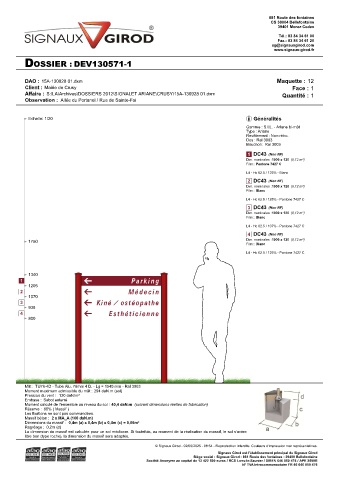

DOSSIER : DEV130571-1

DAO : 15A-130928 01.dxm Maquette : 12
Client : Mairie de Crusy Face : 1
Affaire : S:\LA\Archives\DOSSIERS 2012\SIGNALET ARIANE\CRUSY\15A-130928 01.dxm Quantité : 1
Observation : Allée du Portanel / Rue de Sainte-Foi

Echelle: 1/20 Généralités
Gamme : S.I.L. - Ariane bi-mât
Type : Ariane
Revêtement : Non-rétro.
Dos : Ral 3003
Bouchon: Ral 3003
1 DC43 (Non NF)
Dim. nominales :1000 x 120 (0,12 m²)
Film : Pantone 7427 C
L4 - Hc 62.5 / 125% - Blanc
2 DC43 (Non NF)
Dim. nominales :1000 x 120 (0,12 m²)
Film : Blanc
L4 - Hc 62.5 / 125% - Pantone 7427 C
3 DC43 (Non NF)
Dim. nominales :1000 x 120 (0,12 m²)
Film : Blanc
L4 - Hc 62.5 / 107% - Pantone 7427 C
4 DC43 (Non NF)
Dim. nominales :1000 x 120 (0,12 m²)
1750
Film : Blanc
L4 - Hc 62.5 / 125% - Pantone 7427 C

1340
1
1205
2
1070
3
935
4
800

Mât : TU76-4D - Tube Alu. 76mm 4 D. - Lg = 1540 mm - Ral 3003
Moment maximum admissible du mât : 294 daN.m (sol)
Pression du vent : 130 daN/m²
Embase : Sabot enterré
Moment calculé de l'ensemble au niveau du sol : 40,4 daN.m (suivant dimensions réelles de fabrication)
Réserve : 60% ( Massif )
Les fixations ne sont pas commandées.
Massif béton : 2 x MA_A (100 daN.m)
Dimensions du massif : 0,4m (a) x 0,4m (b) x 0,4m (c) = 0,06m³
Ragréage : 0.2m (d)
La dimension du massif est calculée pour un sol médiocre. Si toutefois, au moment de la réalisation du massif, le sol s'avère
être bon (type roche), la dimension du massif sera adaptée.
