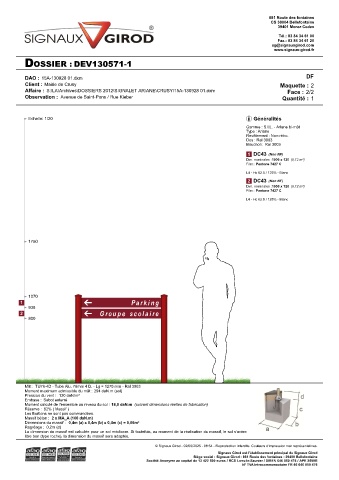

DOSSIER : DEV130571-1

DAO : 15A-130928 01.dxm DF
Client : Mairie de Crusy Maquette : 2
Affaire : S:\LA\Archives\DOSSIERS 2012\SIGNALET ARIANE\CRUSY\15A-130928 01.dxm Face : 2/2
Observation : Avenue de Saint-Pons / Rue Kieber Quantité : 1

Echelle: 1/20 Généralités
Gamme : S.I.L. - Ariane bi-mât
Type : Ariane
Revêtement : Non-rétro.
Dos : Ral 3003
Bouchon: Ral 3003
1 DC43 (Non NF)
Dim. nominales :1000 x 120 (0,12 m²)
Film : Pantone 7427 C
L4 - Hc 62.5 / 125% - Blanc
2 DC43 (Non NF)
Dim. nominales :1000 x 120 (0,12 m²)
Film : Pantone 7427 C
L4 - Hc 62.5 / 125% - Blanc

1750

1070
1
935
2
800

Mât : TU76-4D - Tube Alu. 76mm 4 D. - Lg = 1270 mm - Ral 3003
Moment maximum admissible du mât : 294 daN.m (sol)
Pression du vent : 130 daN/m²
Embase : Sabot enterré
Moment calculé de l'ensemble au niveau du sol : 18,0 daN.m (suivant dimensions réelles de fabrication)
Réserve : 82% ( Massif )
Les fixations ne sont pas commandées.
Massif béton : 2 x MA_A (100 daN.m)
Dimensions du massif : 0,4m (a) x 0,4m (b) x 0,4m (c) = 0,06m³
Ragréage : 0.2m (d)
La dimension du massif est calculée pour un sol médiocre. Si toutefois, au moment de la réalisation du massif, le sol s'avère
être bon (type roche), la dimension du massif sera adaptée.
