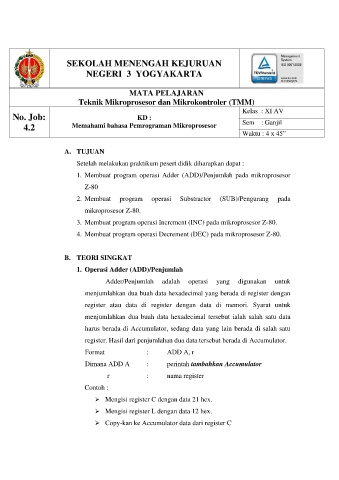

SEKOLAH MENENGAH KEJURUAN
NEGERI 3 YOGYAKARTA

MATA PELAJARAN

Teknik Mikroprosesor dan Mikrokontroler (TMM)
Kelas : XI AV
No. Job: KD :
4.2 Memahami bahasa Pemrograman Mikroprosesor Sem : Ganjil
Waktu : 4 x 45”

A. TUJUAN

Setelah melakukan praktikum pesert didik diharapkan dapat :

1. Membuat program operasi Adder (ADD)/Penjumlah pada mikroprosesor
Z-80

2. Membuat program operasi Substractor (SUB)/Pengurang pada
mikroprosesor Z-80.

3. Membuat program operasi Increment (INC) pada mikroprosesor Z-80.
4. Membuat program operasi Decrement (DEC) pada mikroprosesor Z-80.

B. TEORI SINGKAT
1. Operasi Adder (ADD)/Penjumlah

Adder/Penjumlah adalah operasi yang digunakan untuk
menjumlahkan dua buah data hexadecimal yang berada di register dengan

register atau data di register dengan data di memori. Syarat untuk

menjumlahkan dua buah data hexadecimal tersebut ialah salah satu data
harus berada di Accumulator, sedang data yang lain berada di salah satu

register. Hasil dari penjumlahan dua data tersebut berada di Accumulator.
Format : ADD A, r

Dimana ADD A : perintah tambahkan Accumulator

r : nama register
Contoh :

➢ Mengisi register C dengan data 21 hex.
➢ Mengisi register L dengan data 12 hex.

➢ Copy-kan ke Accumulator data dari register C
