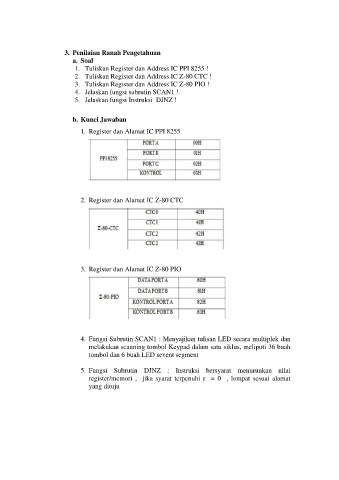

3. Penilaian Ranah Pengetahuan
a. Soal
1. Tuliskan Register dan Address IC PPI 8255 !
2. Tuliskan Register dan Address IC Z-80 CTC !
3. Tuliskan Register dan Address IC Z-80 PIO !
4. Jelaskan fungsi subrutin SCAN1 !
5. Jelaskan fungsi Instruksi DJNZ !

b. Kunci Jawaban

1. Register dan Alamat IC PPI 8255

2. Register dan Alamat IC Z-80 CTC

3. Register dan Alamat IC Z-80 PIO

4. Fungsi Subrutin SCAN1 : Menyajikan tulisan LED secara multiplek dan
melakukan scanning tombol Keypad dalam satu siklus, meliputi 36 buah
tombol dan 6 buah LED sevent segment

5. Fungsi Subrutin DJNZ : Instruksi bersyarat menurunkan nilai
register/memori , jika syarat terpenuhi r = 0 , lompat sesuai alamat
yang dituju
