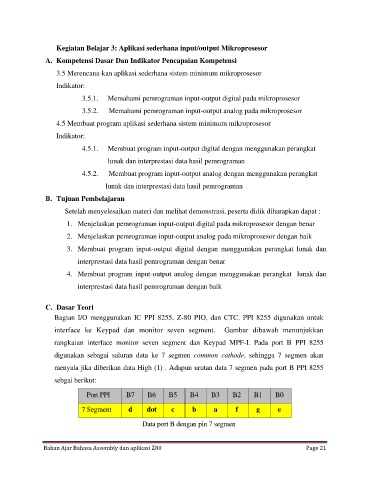

Kegiatan Belajar 3: Aplikasi sederhana input/output Mikroprosesor

A. Kompetensi Dasar Dan Indikator Pencapaian Kompetensi
3.5 Merencana-kan aplikasi sederhana sistem minimum mikroprosesor

Indikator:
3.5.1. Memahami pemrograman input-output digital pada mikroprosesor

3.5.2. Memahami pemrograman input-output analog pada mikroprosesor

4.5 Membuat program aplikasi sederhana sistem minimum mikroprosesor
Indikator:

4.5.1. Membuat program input-output digital dengan menggunakan perangkat
lunak dan interprestasi data hasil pemrograman

4.5.2. Membuat program input-output analog dengan menggunakan perangkat

lunak dan interprestasi data hasil pemrograman
B. Tujuan Pembelajaran

Setelah menyelesaikan materi dan melihat demonstrasi, peserta didik diharapkan dapat :
1. Menjelaskan pemrograman input-output digital pada mikroprosesor dengan benar

2. Menjelaskan pemrograman input-output analog pada mikroprosesor dengan baik
3. Membuat program input-output digital dengan menggunakan perangkat lunak dan

interprestasi data hasil pemrograman dengan benar

4. Membuat program input-output analog dengan menggunakan perangkat lunak dan
interprestasi data hasil pemrograman dengan baik

C. Dasar Teori

Bagian I/O menggunakan IC PPI 8255, Z-80 PIO, dan CTC. PPI 8255 digunakan untuk
interface ke Keypad dan monitor seven segment. Gambar dibawah menunjukkan

rangkaian interface monitor seven segment dan Keypad MPF-I. Pada port B PPI 8255
digunakan sebagai saluran data ke 7 segmen common cathode, sehingga 7 segmen akan

menyala jika diberikan data High (1) . Adapun urutan data 7 segmen pada port B PPI 8255

sebgai berikut:

Port PPI B7 B6 B5 B4 B3 B2 B1 B0

7 Segment d dot c b a f g e

Data port B dengan pin 7 segmen

Bahan Ajar Bahasa Assembly dan aplikasi Z80 Page 21
