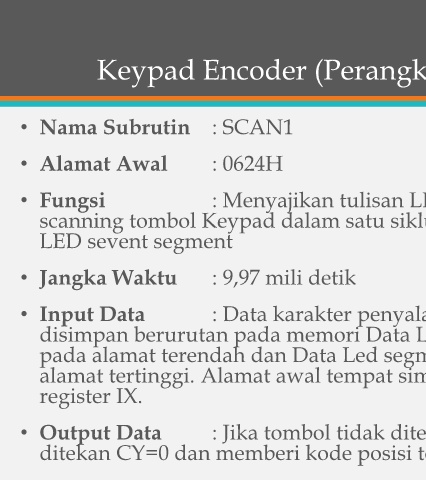

Keypad Encoder (Perangkat Input)

• Nama Subrutin : SCAN1

• Alamat Awal : 0624H

• Fungsi : Menyajikan tulisan LED secara multiplek dan melakukan

scanning tombol Keypad dalam satu siklus, meliputi 36 buah tombol dan 6 buah

LED sevent segment

• Jangka Waktu : 9,97 mili detik

• Input Data : Data karakter penyalaan segment LED berjumlah 6 byte

disimpan berurutan pada memori Data Led segment yang paling kanan ditempatkan

pada alamat terendah dan Data Led segment yang paling kiri ditempatkan pada

alamat tertinggi. Alamat awal tempat simpan data karakter harus dicatat oleh

register IX.

• Output Data : Jika tombol tidak ditekan , bit carry flag CY=1. Jika tombol

ditekan CY=0 dan memberi kode posisi tombol pada pada register A.
