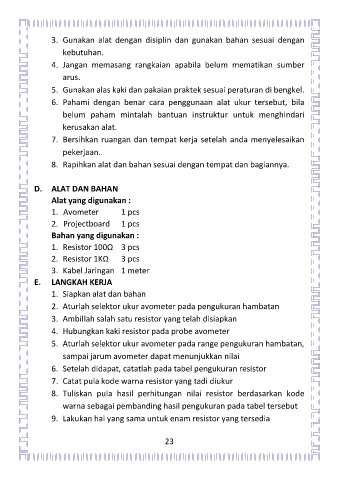

3. Gunakan alat dengan disiplin dan gunakan bahan sesuai dengan
kebutuhan.
4. Jangan memasang rangkaian apabila belum mematikan sumber
arus.
5. Gunakan alas kaki dan pakaian praktek sesuai peraturan di bengkel.
6. Pahami dengan benar cara penggunaan alat ukur tersebut, bila
belum paham mintalah bantuan instruktur untuk menghindari
kerusakan alat.
7. Bersihkan ruangan dan tempat kerja setelah anda menyelesaikan
pekerjaan.
8. Rapihkan alat dan bahan sesuai dengan tempat dan bagiannya.

D. ALAT DAN BAHAN
Alat yang digunakan :
1. Avometer 1 pcs
2. Projectboard 1 pcs
Bahan yang digunakan :
1. Resistor 100Ω 3 pcs
2. Resistor 1KΩ 3 pcs
3. Kabel Jaringan 1 meter
E. LANGKAH KERJA
1. Siapkan alat dan bahan
2. Aturlah selektor ukur avometer pada pengukuran hambatan
3. Ambillah salah satu resistor yang telah disiapkan
4. Hubungkan kaki resistor pada probe avometer
5. Aturlah selektor ukur avometer pada range pengukuran hambatan,
sampai jarum avometer dapat menunjukkan nilai
6. Setelah didapat, catatlah pada tabel pengukuran resistor
7. Catat pula kode warna resistor yang tadi diukur
8. Tuliskan pula hasil perhitungan nilai resistor berdasarkan kode
warna sebagai pembanding hasil pengukuran pada tabel tersebut
9. Lakukan hal yang sama untuk enam resistor yang tersedia

23
