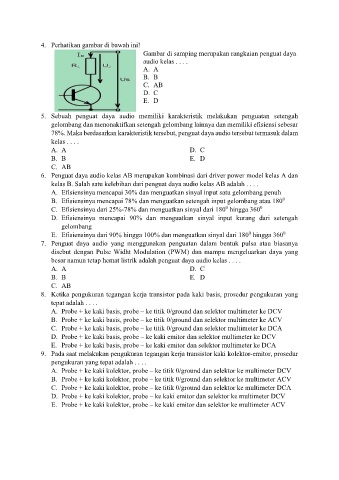

4. Perhatikan gambar di bawah ini!
Gambar di samping merupakan rangkaian penguat daya
audio kelas . . . .
A. A
B. B
C. AB
D. C
E. D

5. Sebuah penguat daya audio memiliki karakteristik melakukan penguatan setengah
gelombang dan menonaktifkan setengah gelombang lainnya dan memiliki efisiensi sebesar
78%. Maka berdasarkan karakteristik tersebut, penguat daya audio tersebut termasuk dalam
kelas . . . .
A. A D. C
B. B E. D
C. AB
6. Penguat daya audio kelas AB merupakan kombinasi dari driver power model kelas A dan
kelas B. Salah satu kelebihan dari penguat daya audio kelas AB adalah . . . .
A. Efisiensinya mencapai 30% dan menguatkan sinyal input satu gelombang penuh
0
B. Efisiensinya mencapai 78% dan menguatkan setengah input gelombang atau 180
0
0
C. Efisiensinya dari 25%-78% dan menguatkan sinyal dari 180 hingga 360
D. Efisiensinya mencapai 90% dan menguatkan sinyal input kurang dari setengah
gelombang
0
0
E. Efisiensinya dari 90% hingga 100% dan menguatkan sinyal dari 180 hingga 360
7. Penguat daya audio yang menggunakan penguatan dalam bentuk pulsa atau biasanya
disebut dengan Pulse Widht Modulation (PWM) dan mampu mengeluarkan daya yang
besar namun tetap hemat listrik adalah penguat daya audio kelas . . . .
A. A D. C
B. B E. D
C. AB
8. Ketika pengukuran tegangan kerja transistor pada kaki basis, prosedur pengukuran yang
tepat adalah . . . .
A. Probe + ke kaki basis, probe – ke titik 0/ground dan selektor multimeter ke DCV
B. Probe + ke kaki basis, probe – ke titik 0/ground dan selektor multimeter ke ACV
C. Probe + ke kaki basis, probe – ke titik 0/ground dan selektor multimeter ke DCA
D. Probe + ke kaki basis, probe – ke kaki emitor dan selektor multimeter ke DCV
E. Probe + ke kaki basis, probe – ke kaki emitor dan selektor multimeter ke DCA
9. Pada saat melakukan pengukuran tegangan kerja transistor kaki kolektor-emitor, prosedur
pengukuran yang tepat adalah . . . .
A. Probe + ke kaki kolektor, probe – ke titik 0/ground dan selektor ke multimeter DCV
B. Probe + ke kaki kolektor, probe – ke titik 0/ground dan selektor ke multimeter ACV
C. Probe + ke kaki kolektor, probe – ke titik 0/ground dan selektor ke multimeter DCA
D. Probe + ke kaki kolektor, probe – ke kaki emitor dan selektor ke multimeter DCV
E. Probe + ke kaki kolektor, probe – ke kaki emitor dan selektor ke multimeter ACV
