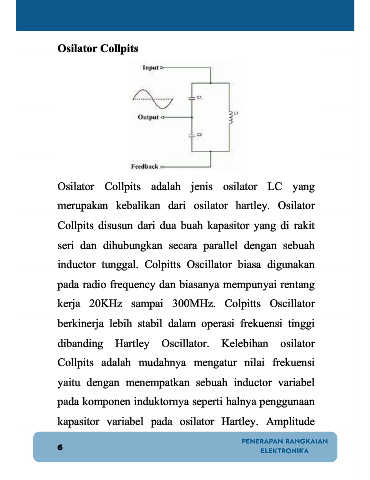

Osilator Collpits
Osilator Collpits adalah jenis osilator LC yang
merupakan kebalikan dari osilator hartley. Osilator
Collpits disusun dari dua buah kapasitor yang di rakit
seri dan dihubungkan secara parallel dengan sebuah
inductor tunggal. Colpitts Oscillator biasa digunakan
pada radio frequency dan biasanya mempunyai rentang
kerja 20KHz sampai 300MHz. Colpitts Oscillator
berkinerja lebih stabil dalam operasi frekuensi tinggi
dibanding Hartley Oscillator. Kelebihan osilator
Collpits adalah mudahnya mengatur nilai frekuensi
yaitu dengan menempatkan sebuah inductor variabel
pada komponen induktornya seperti halnya penggunaan
kapasitor variabel pada osilator Hartley. Amplitude
