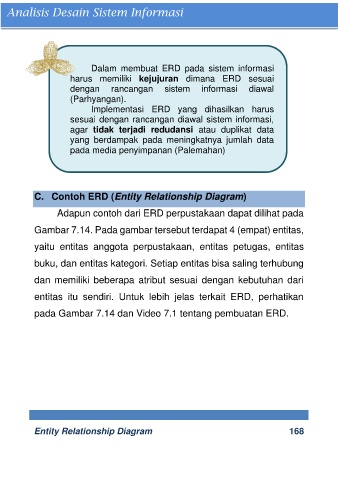

Page 181 - E- Modul ADSI Berbasis THK

Analisis Desain Sistem Informasi

Dalam membuat ERD pada sistem informasi
harus memiliki kejujuran dimana ERD sesuai
dengan rancangan sistem informasi diawal
(Parhyangan).
Implementasi ERD yang dihasilkan harus
sesuai dengan rancangan diawal sistem informasi,
agar tidak terjadi redudansi atau duplikat data
yang berdampak pada meningkatnya jumlah data
pada media penyimpanan (Palemahan)

C. Contoh ERD (Entity Relationship Diagram)
Adapun contoh dari ERD perpustakaan dapat dilihat pada

Gambar 7.14. Pada gambar tersebut terdapat 4 (empat) entitas,
yaitu entitas anggota perpustakaan, entitas petugas, entitas

buku, dan entitas kategori. Setiap entitas bisa saling terhubung
dan memiliki beberapa atribut sesuai dengan kebutuhan dari

entitas itu sendiri. Untuk lebih jelas terkait ERD, perhatikan

pada Gambar 7.14 dan Video 7.1 tentang pembuatan ERD.

Entity Relationship Diagram 168
