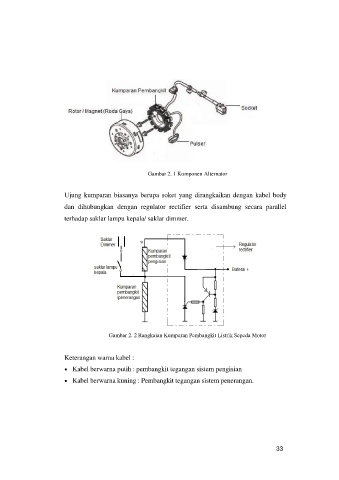

Gambar 2. 1 Komponen Alternator
Ujung kumparan biasanya berupa soket yang dirangkaikan dengan kabel body
dan dihubungkan dengan regulator rectifier serta disambung secara parallel
terhadap saklar lampu kepala/ saklar dimmer.
Gambar 2. 2 Rangkaian Kumparan Pembangkit Listrik Sepeda Motor
Keterangan warna kabel :
Kabel berwarna putih : pembangkit tegangan sistem pengisian
Kabel berwarna kuning : Pembangkit tegangan sistem penerangan.
33
