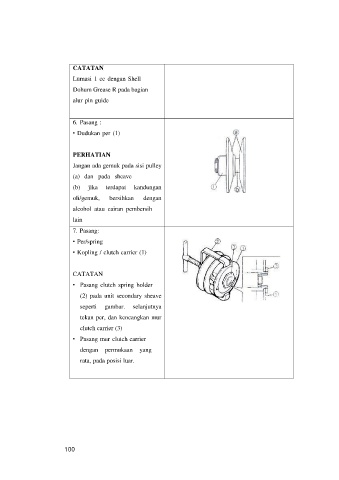

Page 388 - Modul Pembelajaran Teknologi Sepeda Motor

CATATAN
Lumasi 1 cc dengan Shell

Dohum Grease R pada bagian
alur pin guide

6. Pasang :

• Dudukan per (1)

PERHATIAN

Jangan ada gemuk pada sisi pulley
(a) dan pada sheave
(b) jika terdapat kandungan

oli/gemuk, bersihkan dengan
alcohol atau cairan pembersih
lain

7. Pasang:

• Per/spring

• Kopling / clutch carrier (1)

CATATAN

• Pasang clutch spring holder
(2) pada unit secondary sheave

seperti gambar. selanjutnya

tekan per, dan kencangkan mur
clutch carrier (3)

• Pasang mur clutch carrier
dengan permukaan yang
rata, pada posisi luar.

100
