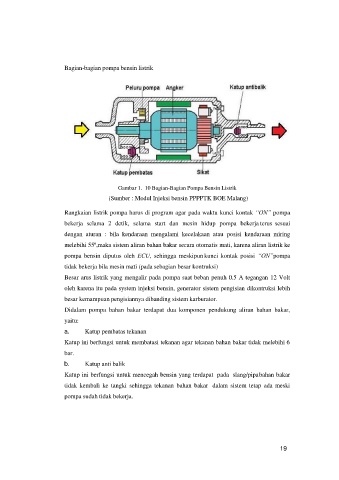

Bagian-bagian pompa bensin listrik

Gambar 1. 10 Bagian-Bagian Pompa Bensin Listrik

(Sumber : Modul Injeksi bensin PPPPTK BOE Malang)

Rangkaian listrik pompa harus di program agar pada waktu kunci kontak “ON” pompa
bekerja selama 2 detik, selama start dan mesin hidup pompa bekerja terus sesuai

dengan aturan : bila kendaraan mengalami kecelakaan atau posisi kendaraan miring
melebihi 55º,maka sistem aliran bahan bakar secara otomatis mati, karena aliran listrik ke
pompa bensin diputus oleh ECU, sehingga meskipun kunci kontak posisi “ON”pompa

tidak bekerja bila mesin mati (pada sebagian besar kontruksi)
Besar arus listrik yang mengalir pada pompa saat beban penuh 0.5 A tegangan 12 Volt
oleh karena itu pada system injeksi bensin, generator sistem pengisian dikontruksi lebih

besar kemampuan pengisiannya dibanding sistem karburator.
Didalam pompa bahan bakar terdapat dua komponen pendukung aliran bahan bakar,

yaitu:
a. Katup pembatas tekanan
Katup ini berfungsi untuk membatasi tekanan agar tekanan bahan bakar tidak melebihi 6

bar.
b. Katup anti balik

Katup ini berfungsi untuk mencegah bensin yang terdapat pada slang/pipa bahan bakar
tidak kembali ke tangki sehingga tekanan bahan bakar dalam sistem tetap ada meski
pompa sudah tidak bekerja.

19
