h. Akan tampil tulisan “C1” pada layar LCD pada FI diagnostic tool, dan
selanjutnya tekan tombol "MODE"

i. Hidupkan mesin.

PERHATIAN:
Untuk menghasilkan penyetelan yang sempurna, Baterai harus dalam kondisi terisi penuh.

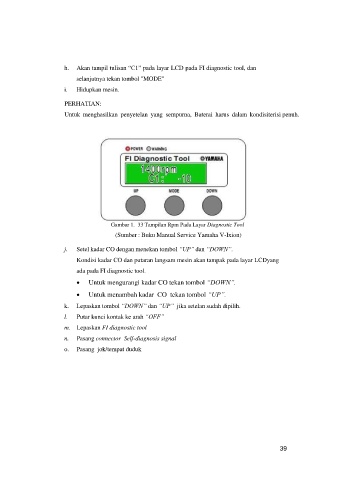

Gambar 1. 33 Tampilan Rpm Pada Layar Diagnostic Tool
(Sumber : Buku Manual Service Yamaha V-Ixion)

j. Setel kadar CO dengan menekan tombol “UP” dan “DOWN”.
Kondisi kadar CO dan putaran langsam mesin akan tampak pada layar LCD yang

ada pada FI diagnostic tool.
 Untuk mengurangi kadar CO tekan tombol “DOWN”.

 Untuk menambah kadar CO tekan tombol “UP”.
k. Lepaskan tombol “DOWN” dan “UP” jika setelan sudah dipilih.

l. Putar kunci kontak ke arah “OFF”
m. Lepaskan FI diagnostic tool

n. Pasang connector Self-diagnosis signal
o. Pasang jok/tempat duduk
