Catatan :
Vakum yang konstan pada celah juga merupakan kecepatan udara yang
konstan.Maka luas penampang celah berhubungan langsung dengan jumlah aliran
udara. Dengan demikian, perbandingan campuran dapat diatur secara mudah lewat
bentuk tirus pada jarum torak pengatur.
Sistem Pengaya
Berfungsi Memperkaya campuran
Udara
A dari
saluran 1
Vaccum ke mesin
Udara
dari
saluran
A 2
Udara
dari
saluran
(AS)

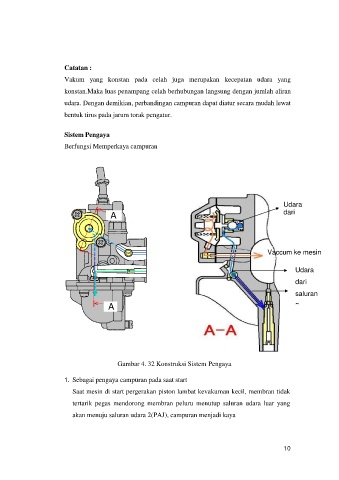

Gambar 4. 32 Konstruksi Sistem Pengaya
1. Sebagai pengaya campuran pada saat start
Saat mesin di start pergerakan piston lambat kevakuman kecil, membran tidak
tertarik pegas mendorong membran peluru menutup saluran udara luar yang
akan menuju saluran udara 2(PAJ), campuran menjadi kaya
