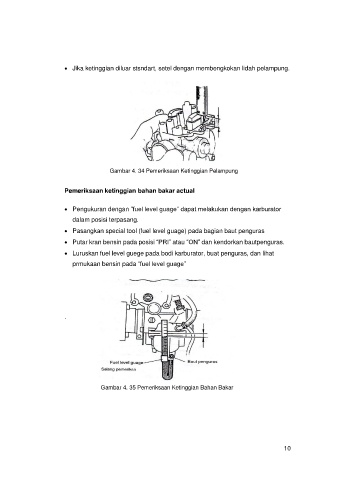

Page 105 - EMODUL MESIN SEPEDA MOTOR

 Jika ketinggian diluar stsndart, setel dengan membengkokan lidah pelampung.

Gambar 4. 34 Pemeriksaan Ketinggian Pelampung

Pemeriksaan ketinggian bahan bakar actual

 Pengukuran dengan “fuel level guage” dapat melakukan dengan karburator
dalam posisi terpasang.

 Pasangkan special tool (fuel level guage) pada bagian baut penguras
 Putar kran bensin pada posisi “PRI” atau “ON” dan kendorkan bautpenguras.

 Luruskan fuel level guege pada bodi karburator, buat penguras, dan lihat
prmukaan bensin pada “fuel level guage”

.

Gambar 4. 35 Pemeriksaan Ketinggian Bahan Bakar

10
3
