Universitas Negeri Makassar 55

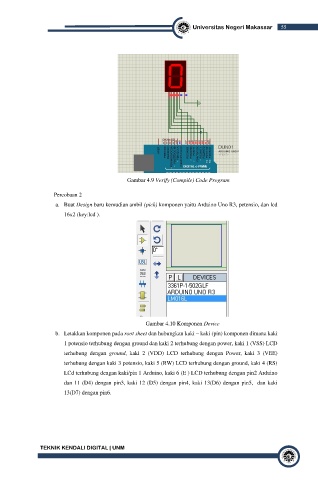

Gambar 4.9 Verify (Compile) Code Program
Percobaan 2
a. Buat Design baru kemudian ambil (pick) komponen yaitu Arduino Uno R3, petensio, dan lcd
16x2 (key:lcd ).
Gambar 4.10 Komponen Device
b. Letakkan komponen pada root sheet dan hubungkan kaki – kaki (pin) komponen dimana kaki
1 potensio terhubung dengan ground dan kaki 2 terhubung dengan power, kaki 1 (VSS) LCD
terhubung dengan ground, kaki 2 (VDD) LCD terhubung dengan Power, kaki 3 (VEE)
terhubung dengan kaki 3 potensio, kaki 5 (RW) LCD terhubung dengan ground, kaki 4 (RS)
LCd terhubung dengan kaki/pin 1 Arduino, kaki 6 (E ) LCD terhubung dengan pin2 Arduino
dan 11 (D4) dengan pin3, kaki 12 (D5) dengan pin4, kaki 13(D6) dengan pin5, dan kaki
13(D7) dengan pin6.
