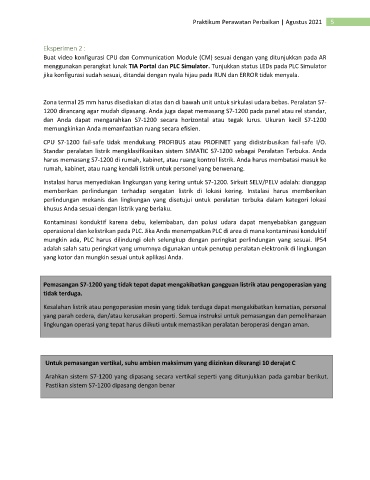

Praktikum Perawatan Perbaikan | Agustus 2021 5

Eksperimen 2 :
Buat video konfigurasi CPU dan Communication Module (CM) sesuai dengan yang ditunjukkan pada AR
menggunakan perangkat lunak TIA Portal dan PLC Simulator. Tunjukkan status LEDs pada PLC Simulator
jika konfigurasi sudah sesuai, ditandai dengan nyala hijau pada RUN dan ERROR tidak menyala.

Zona termal 25 mm harus disediakan di atas dan di bawah unit untuk sirkulasi udara bebas. Peralatan S7-
1200 dirancang agar mudah dipasang. Anda juga dapat memasang S7-1200 pada panel atau rel standar,
dan Anda dapat mengarahkan S7-1200 secara horizontal atau tegak lurus. Ukuran kecil S7-1200
memungkinkan Anda memanfaatkan ruang secara efisien.

CPU S7-1200 fail-safe tidak mendukung PROFIBUS atau PROFINET yang didistribusikan fail-safe I/O.
Standar peralatan listrik mengklasifikasikan sistem SIMATIC S7-1200 sebagai Peralatan Terbuka. Anda
harus memasang S7-1200 di rumah, kabinet, atau ruang kontrol listrik. Anda harus membatasi masuk ke
rumah, kabinet, atau ruang kendali listrik untuk personel yang berwenang.

Instalasi harus menyediakan lingkungan yang kering untuk S7-1200. Sirkuit SELV/PELV adalah: dianggap
memberikan perlindungan terhadap sengatan listrik di lokasi kering. Instalasi harus memberikan
perlindungan mekanis dan lingkungan yang disetujui untuk peralatan terbuka dalam kategori lokasi
khusus Anda sesuai dengan listrik yang berlaku.

Kontaminasi konduktif karena debu, kelembaban, dan polusi udara dapat menyebabkan gangguan
operasional dan kelistrikan pada PLC. Jika Anda menempatkan PLC di area di mana kontaminasi konduktif
mungkin ada, PLC harus dilindungi oleh selungkup dengan peringkat perlindungan yang sesuai. IP54
adalah salah satu peringkat yang umumnya digunakan untuk penutup peralatan elektronik di lingkungan
yang kotor dan mungkin sesuai untuk aplikasi Anda.

Pemasangan S7-1200 yang tidak tepat dapat mengakibatkan gangguan listrik atau pengoperasian yang
tidak terduga.

Kesalahan listrik atau pengoperasian mesin yang tidak terduga dapat mengakibatkan kematian, personal
yang parah cedera, dan/atau kerusakan properti. Semua instruksi untuk pemasangan dan pemeliharaan
lingkungan operasi yang tepat harus diikuti untuk memastikan peralatan beroperasi dengan aman.

Untuk pemasangan vertikal, suhu ambien maksimum yang diizinkan dikurangi 10 derajat C

Arahkan sistem S7-1200 yang dipasang secara vertikal seperti yang ditunjukkan pada gambar berikut.

Pastikan sistem S7-1200 dipasang dengan benar
