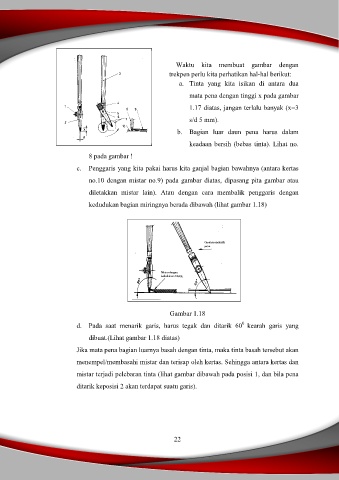

Waktu kita membuat gambar dengan
trekpen perlu kita perhatikan hal-hal berikut:
a. Tinta yang kita isikan di antara dua
mata pena dengan tinggi x pada gambar
1.17 diatas, jangan terlalu banyak (x=3
s/d 5 mm).
b. Bagian luar daun pena harus dalam
keadaan bersih (bebas tinta). Lihat no.
8 pada gambar !
c. Penggaris yang kita pakai harus kita ganjal bagian bawahnya (antara kertas
no.10 dengan mistar no.9) pada gambar diatas, dipasang pita gambar atau
diletakkan mistar lain). Atau dengan cara membalik penggaris dengan
kedudukan bagian miringnya berada dibawah (lihat gambar 1.18)
Gambar 1.18
0
d. Pada saat menarik garis, harus tegak dan ditarik 60 kearah garis yang
dibuat.(Lihat gambar 1.18 diatas)
Jika mata pena bagian luarnya basah dengan tinta, maka tinta basah tersebut akan
menempel/membasahi mistar dan terisap oleh kertas. Sehingga antara kertas dan
mistar terjadi pelebaran tinta (lihat gambar dibawah pada posisi 1, dan bila pena
ditarik keposisi 2 akan terdapat suatu garis).
22
