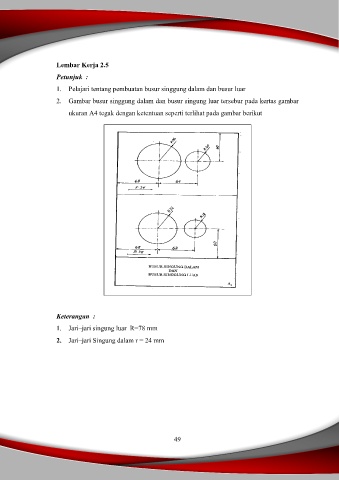

Lembar Kerja 2.5
Petunjuk :
1. Pelajari tentang pembuatan busur singgung dalam dan busur luar
2. Gambar busur singgung dalam dan busur singung luar tersebur pada kertas gambar
ukuran A4 tegak dengan ketentuan seperti terlihat pada gambar berikut
Keterangan :
1. Jari–jari singung luar R=78 mm
2. Jari–jari Singung dalam r = 24 mm
49
