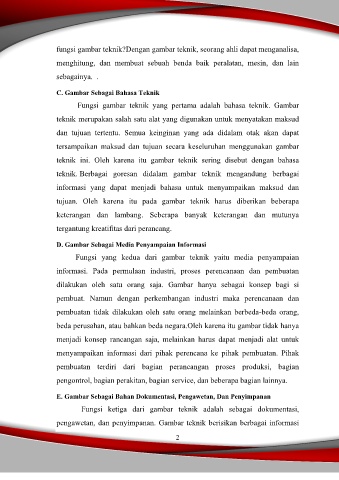

Page 8 - E-MODUL GAMBAR DASAR TEKNIK MESIN KLAS X

fungsi gambar teknik?Dengan gambar teknik, seorang ahli dapat menganalisa,

menghitung, dan membuat sebuah benda baik peralatan, mesin, dan lain

sebagainya. .

C. Gambar Sebagai Bahasa Teknik

Fungsi gambar teknik yang pertama adalah bahasa teknik. Gambar

teknik merupakan salah satu alat yang digunakan untuk menyatakan maksud

dan tujuan tertentu. Semua keinginan yang ada didalam otak akan dapat

tersampaikan maksud dan tujuan secara keseluruhan menggunakan gambar

teknik ini. Oleh karena itu gambar teknik sering disebut dengan bahasa

teknik. Berbagai goresan didalam gambar teknik mengandung berbagai

informasi yang dapat menjadi bahasa untuk menyampaikan maksud dan

tujuan. Oleh karena itu pada gambar teknik harus diberikan beberapa

keterangan dan lambang. Seberapa banyak keterangan dan mutunya

tergantung kreatifitas dari perancang.

D. Gambar Sebagai Media Penyampaian Informasi
Fungsi yang kedua dari gambar teknik yaitu media penyampaian

informasi. Pada permulaan industri, proses perencanaan dan pembuatan

dilakukan oleh satu orang saja. Gambar hanya sebagai konsep bagi si

pembuat. Namun dengan perkembangan industri maka perencanaan dan

pembuatan tidak dilakukan oleh satu orang melainkan berbeda-beda orang,

beda perusahan, atau bahkan beda negara.Oleh karena itu gambar tidak hanya

menjadi konsep rancangan saja, melainkan harus dapat menjadi alat untuk

menyampaikan informasi dari pihak perencana ke pihak pembuatan. Pihak

pembuatan terdiri dari bagian perancangan proses produksi, bagian

pengontrol, bagian perakitan, bagian service, dan beberapa bagian lainnya.

E. Gambar Sebagai Bahan Dokumentasi, Pengawetan, Dan Penyimpanan

Fungsi ketiga dari gambar teknik adalah sebagai dokumentasi,

pengawetan, dan penyimpanan. Gambar teknik berisikan berbagai informasi
