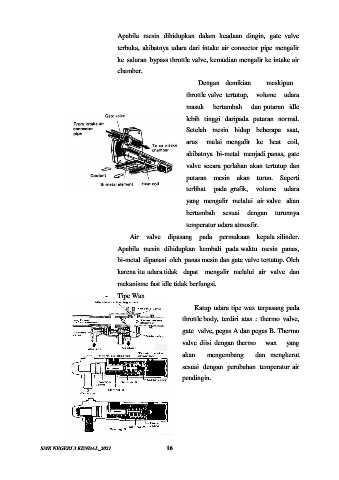

Apabila mesin dihidupkan dalam keadaan dingin, gate valve

terbuka, akibatnya udara dari intake air connector pipe mengalir
ke saluran bypass throttle valve, kemudian mengalir ke intake air

chamber.

Dengan demikian meskipun
throttle valve tertutup, volume udara

masuk bertambah dan putaran idle
lebih tinggi daripada putaran normal.

Setelah mesin hidup beberapa saat,
arus mulai mengalir ke heat coil,

akibatnya bi-metal menjadi panas, gate

valve secara perlahan akan tertutup dan
putaran mesin akan turun. Seperti

terlihat pada grafik, volume udara
yang mengalir melalui air valve akan

bertambah sesuai dengan turunnya
temperatur udara atmosfir.

Air valve dipasang pada permukaan kepala silinder.

Apabila mesin dihidupkan kembali pada waktu mesin panas,
bi-metal dipanasi oleh panas mesin dan gate valve tertutup. Oleh

karena itu udara tidak dapat mengalir melalui air valve dan

mekanisme fast idle tidak berfungsi.
- Tipe Wax

Katup udara tipe wax terpasang pada
throttle body, terdiri atas : thermo valve,

gate valve, pegas A dan pegas B. Thermo
valve diisi dengan thermo wax yang

akan mengembang dan mengkerut

sesuai dengan perubahan temperatur air
pendingin.
