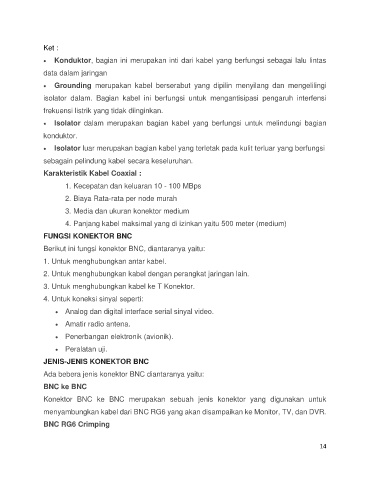

Ket :

 Konduktor, bagian ini merupakan inti dari kabel yang berfungsi sebagai lalu lintas
data dalam jaringan

 Grounding merupakan kabel berserabut yang dipilin menyilang dan mengelilingi
isolator dalam. Bagian kabel ini berfungsi untuk mengantisipasi pengaruh interfensi

frekuensi listrik yang tidak diinginkan.
 Isolator dalam merupakan bagian kabel yang berfungsi untuk melindungi bagian

konduktor.

 Isolator luar merupakan bagian kabel yang terletak pada kulit terluar yang berfungsi
sebagain pelindung kabel secara keseluruhan.

Karakteristik Kabel Coaxial :

1. Kecepatan dan keluaran 10 - 100 MBps
2. Biaya Rata-rata per node murah

3. Media dan ukuran konektor medium
4. Panjang kabel maksimal yang di izinkan yaitu 500 meter (medium)

FUNGSI KONEKTOR BNC
Berikut ini fungsi konektor BNC, diantaranya yaitu:

1. Untuk menghubungkan antar kabel.

2. Untuk menghubungkan kabel dengan perangkat jaringan lain.
3. Untuk menghubungkan kabel ke T Konektor.

4. Untuk koneksi sinyal seperti:
 Analog dan digital interface serial sinyal video.

 Amatir radio antena.
 Penerbangan elektronik (avionik).

 Peralatan uji.

JENIS-JENIS KONEKTOR BNC
Ada bebera jenis konektor BNC diantaranya yaitu:

BNC ke BNC

Konektor BNC ke BNC merupakan sebuah jenis konektor yang digunakan untuk
menyambungkan kabel dari BNC RG6 yang akan disampaikan ke Monitor, TV, dan DVR.

BNC RG6 Crimping
