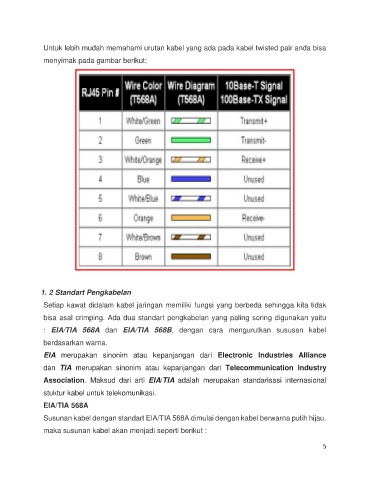

Untuk lebih mudah memahami urutan kabel yang ada pada kabel twisted pair anda bisa
menyimak pada gambar berikut;
1. 2 Standart Pengkabelan
Setiap kawat didalam kabel jaringan memiliki fungsi yang berbeda sehingga kita tidak
bisa asal crimping. Ada dua standart pengkabelan yang paling sering digunakan yaitu
: EIA/TIA 568A dan EIA/TIA 568B, dengan cara mengurutkan sususan kabel
berdasarkan warna.
EIA merupakan sinonim atau kepanjangan dari Electronic Industries Alliance
dan TIA merupakan sinonim atau kepanjangan dari Telecommunication Industry
Association. Maksud dari arti EIA/TIA adalah merupakan standarisasi internasional
stuktur kabel untuk telekomunikasi.
EIA/TIA 568A
Susunan kabel dengan standart EIA/TIA 568A dimulai dengan kabel berwarna putih hijau.
maka susunan kabel akan menjadi seperti berikut :
