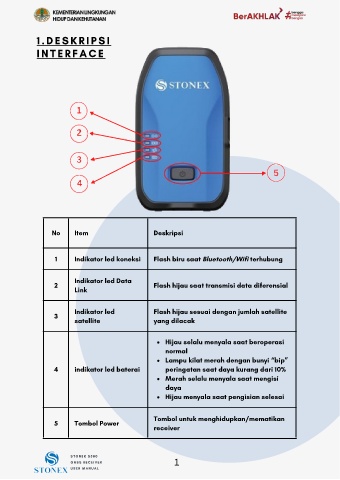

1.DESKRIPSI
       INTERFACE




              1

              2

              3
                                                 5
              4




          No  Item          Deskripsi

           1  Indikator led koneksi  Flash biru saat Bluetooth/Wifi terhubung
              Indikator led Data
           2                Flash hijau saat transmisi data diferensial
              Link
              Indikator led  Flash hijau sesuai dengan jumlah satellite
           3
              satellite     yang dilacak
                              Hijau selalu menyala saat beroperasi
                              normal
                              Lampu kilat merah dengan bunyi “bip”
          4   indikator led baterai  peringatan saat daya kurang dari 10%
                              Merah selalu menyala saat mengisi
                              daya
                              Hijau menyala saat pengisian selesai
                            Tombol untuk menghidupkan/mematikan
          5   Tombol Power
                            receiver
