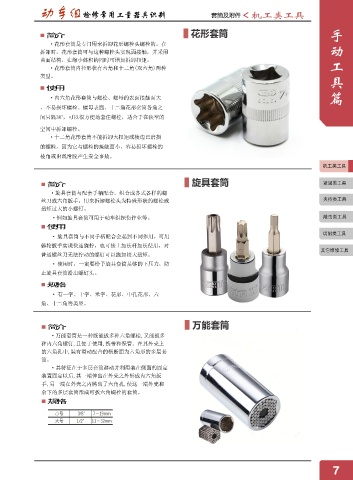

动车组检修常用工量器具识别
                                                                                                              套筒及附件     机工类工具

                                                                 █ 花形套筒
                ■ 简介                                                                                              手
                   ·花形套筒是专门用来拆卸花形螺栓头螺栓的。在

                拆卸时,花形套筒可与这种螺栓头实现面接触,并采用                                                                          动
                曲面结构,在缩小体积的同时可增加拆卸扭矩。
                   ·花形套筒内径形状有六角和十二角(双六角)两种                                                                        工
                类型。
                                                                                                                  具
                ■ 使用
                                                                                                                  篇
                   ·内六角花形套筒与螺栓、螺母的表面接触面大
                ,不易损坏螺栓、螺母表面,十二角花形套筒各角之
                间只隔30˚,可以很方便地套住螺栓,适合于在狭窄的

                空间中拆卸螺栓。
                   ·十二角花形套筒不能拆卸大扭矩或棱边已磨损
                的螺栓,因为它与螺栓的接触面小,容易损坏螺栓的
                棱角或出现滑脱产生安全事故。

                                                                                                                机工类工具
                                                                 █ 旋具套筒
                 ■ 简介                                                                                           紧固类工具
                    ·旋具套筒与配套手柄配合,组合成各式各样的螺
                 丝刀或六角扳手,用来拆卸螺栓头为特殊形状的螺栓或                                                                       夹持类工具
                 扭矩过大的小螺钉。
                    ·例如旋具套筒可用于动车组探伤作业等。                                                                         敲击类工具
                 ■ 使用
                                                                                                                切削类工具
                    ·旋具套筒与不同手柄配合会起到不同作用。可用
                 棘轮扳手实现快速旋拧,也可接上加长杆加长使用,对
                                                                                                               其它维修工具
                 普通螺丝刀无法拧动的螺钉可以施加较大扭矩。
                    ·使用时,一定要给予旋具套筒足够的下压力,防
                 止旋具套筒滑出螺钉头。
                 ■ 规格
                    ·有一字、十字、米字、花形、中孔花形、六
                 角、十二角等类型。


                                                                 █ 万能套筒
                 ■ 简介
                    ·万能套筒是一种既能扳多种六角螺栓,又能扳多
                 种内六角螺钉,且便于使用,携带和保管。在其外壳上
                 的六角孔中,装有滑动配合的横断面为六角形的多层套
                 筒。
                    ·其特征在于多层套筒移动并利用装在侧面的固定
                 装置固定以后,其一端伸出在外壳之外形成内六角扳
                 手,另一端在外壳之内腾出了六角孔,使这一端外壳和
                 余下的多层套筒形成可扳六角螺栓的套筒。
                 ■ 规格
                   ·常用万能套筒规格
