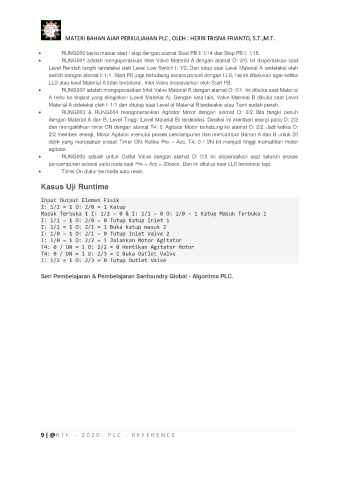

MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

 RUNG000 berisi master start / stop dengan alamat Start PB I: 1/14 dan Stop PB I: 1/15.
 RUNG001 adalah mengoperasikan Inlet Valve Material A dengan alamat O: 2/0. Ini dioperasikan saat
Level Rendah tangki terdeteksi oleh Level Low Switch I: 1/2. Dan tutup saat Level Material A terdeteksi oleh
switch dengan alamat I: 1/1. Start PB juga terhubung secara paralel dengan LLS, hal ini dilakukan agar ketika
LLS atau level Material A tidak terdeteksi, Inlet Valve dioperasikan oleh Start PB.
 RUNG002 adalah mengoperasikan Inlet Valve Material B dengan alamat O: 2/1. Ini dibuka saat Material
A terisi ke tingkat yang diinginkan (Level Material A). Dengan kata lain, Valve Material B dibuka saat Level
Material A dideteksi oleh I: 1/1 dan ditutup saat Level of Material B terdeteksi atau Tank sudah penuh.
 RUNG003 & RUNG004 mengoperasikan Agitator Motor dengan alamat O: 2/2. Bila tangki penuh
dengan Material A dan B, Level Tinggi (Level Material B) terdeteksi. Deteksi ini memberi energi pada O: 2/2
dan mengaktifkan timer ON dengan alamat T4: 0. Agitator Motor terhubung ke alamat O: 2/2. Jadi ketika O:
2/2 memberi energi, Motor Agitator memulai proses pencampuran dan mencampur Bahan A dan B untuk 20
detik yang merupakan preset Timer ON. Ketika Pre = Acc, T4; 0 / DN bit menjadi tinggi mematikan motor
agitator.
 RUNG005 adalah untuk Outlet Valve dengan alamat O: 2/3. Ini dioperasikan saat seluruh proses
pencampuran selesai yaitu pada saat Pre = Acc = 20secs. Dan ini ditutup saat LLS terdeteksi lagi.
 Timer On diatur ke mode auto reset.

Kasus Uji Runtime

Input Output Elemen Fisik
I: 1/2 = 1 O: 2/0 = 1 Katup
Masuk Terbuka 1 I: 1/2 = 0 & I: 1/1 = 0 O: 2/0 = 1 Katup Masuk Terbuka 1
I: 1/1 = 1 O: 2/0 = 0 Tutup Katup Inlet 1
I: 1/1 = 1 O: 2/1 = 1 Buka katup masuk 2
I: 1/0 = 1 O: 2/1 = 0 Tutup Inlet Valve 2
I: 1/0 = 1 O: 2/2 = 1 Jalankan Motor Agitator
T4: 0 / DN = 1 O: 2/2 = 0 Hentikan Agitator Motor
T4: 0 / DN = 1 O: 2/3 = 1 Buka Outlet Valve
I: 1/2 = 1 O: 2/3 = 0 Tutup Outlet Valve

Seri Pembelajaran & Pembelajaran Sanfoundry Global - Algoritma PLC.
