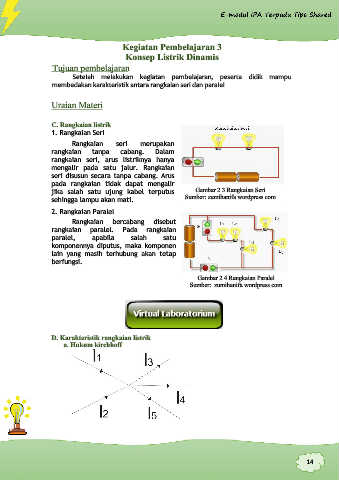

Kegiatan Pembelajaran 3
Konsep Listrik Dinamis
Tujuan pembelajaran

SeteIah meIakukan kegiatan pembeIajaran, peserta didik mampu
membedakan karakteristik antara rangkaian seri dan paraIeI

Uraian Materi

C. Rangkaian listrik
1. Rangkaian Seri

Rangkaian seri merupakan
rangkaian tanpa cabang. Dalam
rangkaian seri, arus listriknya hanya
mengalir pada satu jalur. Rangkaian
seri disusun secara tanpa cabang. Arus
pada rangkaian tidak dapat mengalir
jika salah satu ujung kabel terputus Gambar 2.3 Rangkaian Seri
sehingga lampu akan mati. Sumber: zumihanifa.wordpress.com
2. Rangkaian Paralel

Rangkaian bercabang disebut
rangkaian paralel. Pada rangkaian
paralel, apabila salah satu
komponennya diputus, maka komponen
lain yang masih terhubung akan tetap
berfungsi.

Gambar 2.4 Rangkaian Paralel
Sumber: zumihanifa.wordpress.com

Virtual Laboratorium

D. Karakteristik rangkaian listrik
a. Hukum kirchhoff

14
