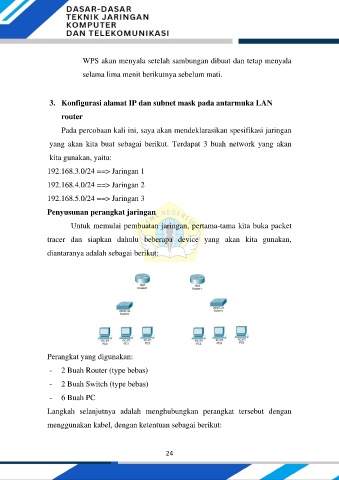

Page 37 - Modul Dasar-Dasar Teknik Jaringan Komputer dan Telekomunikasi
P. 37

WPS akan menyala setelah sambungan dibuat dan tetap menyala
                          selama lima menit berikutnya sebelum mati.



                3.  Konfigurasi alamat IP dan subnet mask pada antarmuka LAN
                    router

                    Pada percobaan kali ini, saya akan mendeklarasikan spesifikasi jaringan
                yang  akan  kita  buat  sebagai  berikut.  Terdapat  3  buah  network  yang  akan

                kita gunakan, yaitu:

               192.168.3.0/24 ==> Jaringan 1
               192.168.4.0/24 ==> Jaringan 2

               192.168.5.0/24 ==> Jaringan 3
               Penyusunan perangkat jaringan

                       Untuk memulai pembuatan jaringan, pertama-tama kita buka packet
               tracer  dan  siapkan  dahulu  beberapa  device  yang  akan  kita  gunakan,

               diantaranya adalah sebagai berikut:

















               Perangkat yang digunakan:
                -  2 Buah Router (type bebas)

                -  2 Buah Switch (type bebas)
                -  6 Buah PC

               Langkah  selanjutnya  adalah  menghubungkan  perangkat  tersebut  dengan

               menggunakan kabel, dengan ketentuan sebagai berikut:



                                                   24
