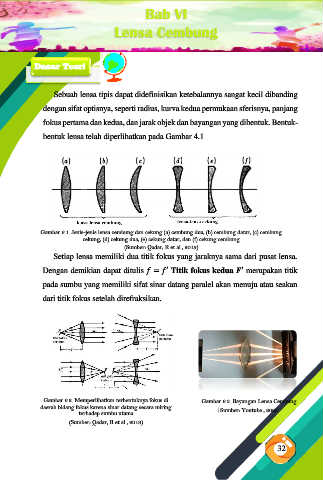

Page 44 - Lembar Kerja Mahasiswa Elektronik Fisika Optik_Neat
P. 44
Bab VI
Lensa Cembung
Dasar Teori
Sebuah lensa tipis dapat didefinisikan ketebalannya sangat kecil dibanding
dengan sifat optisnya, seperti radius, kurva kedua permukaan sferisnya, panjang
fokus pertama dan kedua, dan jarak objek dan bayangan yang dibentuk. Bentuk-
bentuk lensa telah diperlihatkan pada Gambar 4.1
Gambar 6.1. Jenis-jenis lensa cembung dan cekung (a) cembung dua, (b) cembung datar, (c) cembung
cekung, (d) cekung dua, (e) cekung datar, dan (f) cekung cembung
(Sumber: Qadar, R et al., 2019)
Setiap lensa memiliki dua titik fokus yang jaraknya sama dari pusat lensa.
Dengan demikian dapat ditulis = ′ Titik fokus kedua ′ merupakan titik
pada sumbu yang memiliki sifat sinar datang paralel akan menuju atau seakan
dari titik fokus setelah direfraksikan.
Gambar 6.2. Memperlihatkan terbentuknya fokus di Gambar 6.3. Bayangan Lensa Cembung
daerah bidang fokus karena sinar datang secara miring (Sumber: Youtube., 2023)
terhadap sumbu utama
(Sumber: Qadar, R et al., 2019)
