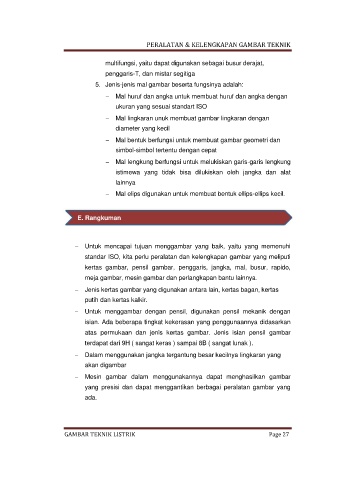

Page 35 - BAHAN_AJAR_GAMBAR_TEKNIK_KD_3.1-1

PERALATAN & KELENGKAPAN GAMBAR TEKNIK

multifungsi, yaitu dapat digunakan sebagai busur derajat,
penggaris-T, dan mistar segitiga

5. Jenis-jenis mal gambar beserta fungsinya adalah:

 Mal huruf dan angka untuk membuat huruf dan angka dengan
ukuran yang sesuai standart ISO

 Mal lingkaran unuk membuat gambar lingkaran dengan
diameter yang kecil

 Mal bentuk berfungsi untuk membuat gambar geometri dan
simbol-simbol tertentu dengan cepat

 Mal lengkung berfungsi untuk melukiskan garis-garis lengkung
istimewa yang tidak bisa dilukiskan oleh jangka dan alat
lainnya

 Mal elips digunakan untuk membuat bentuk ellips-ellips kecil.


E. Rangkuman



 Untuk mencapai tujuan menggambar yang baik, yaitu yang memenuhi

standar ISO, kita perlu peralatan dan kelengkapan gambar yang meliputi
kertas gambar, pensil gambar, penggaris, jangka, mal, busur, rapido,
meja gambar, mesin gambar dan perlangkapan bantu lainnya.

 Jenis kertas gambar yang digunakan antara lain, kertas bagan, kertas
putih dan kertas kalkir.

 Untuk menggambar dengan pensil, digunakan pensil mekanik dengan
isian. Ada beberapa tingkat kekerasan yang penggunaannya didasarkan
atas permukaan dan jenis kertas gambar. Jenis isian pensil gambar
terdapat dari 9H ( sangat keras ) sampai 8B ( sangat lunak ).

 Dalam menggunakan jangka tergantung besar kecilnya lingkaran yang
akan digambar

 Mesin gambar dalam menggunakannya dapat menghasilkan gambar
yang presisi dan dapat menggantikan berbagai peralatan gambar yang
ada.
