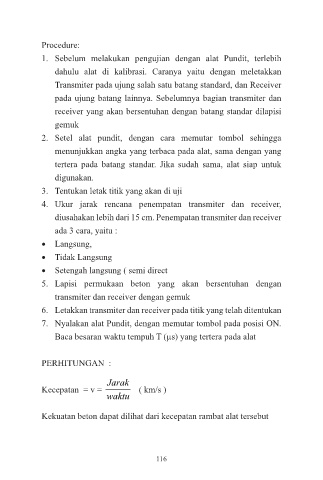

Procedure:
1. Sebelum melakukan pengujian dengan alat Pundit, terlebih
dahulu alat di kalibrasi. Caranya yaitu dengan meletakkan
Transmiter pada ujung salah satu batang standard, dan Receiver

pada ujung batang lainnya. Sebelumnya bagian transmiter dan
receiver yang akan bersentuhan dengan batang standar dilapisi
gemuk
2. Setel alat pundit, dengan cara memutar tombol sehingga

menunjukkan angka yang terbaca pada alat, sama dengan yang
tertera pada batang standar. Jika sudah sama, alat siap untuk
digunakan.
3. Tentukan letak titik yang akan di uji

4. Ukur jarak rencana penempatan transmiter dan receiver,
diusahakan lebih dari 15 cm. Penempatan transmiter dan receiver
ada 3 cara, yaitu :
• Langsung,

• Tidak Langsung
• Setengah langsung ( semi direct
5. Lapisi permukaan beton yang akan bersentuhan dengan
transmiter dan receiver dengan gemuk

6. Letakkan transmiter dan receiver pada titik yang telah ditentukan
7. Nyalakan alat Pundit, dengan memutar tombol pada posisi ON.
Baca besaran waktu tempuh T (µs) yang tertera pada alat

PERHITUNGAN :

Jarak
Kecepatan = v = ( km/s )
waktu

Kekuatan beton dapat dilihat dari kecepatan rambat alat tersebut

116
