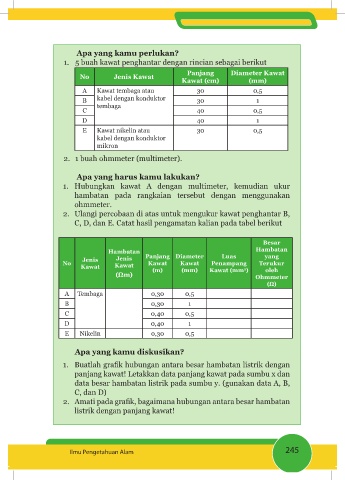

P. 263
Apa yang kamu perlukan?
1. 5 buah kawat penghantar dengan rincian sebagai berikut
Panjang Diameter Kawat
No Jenis Kawat
.DZDW FP PP
A Kawat tembaga atau 30 0,5
B kabel dengan konduktor 30 1
tembaga
C 40 0,5
D 40 1
E Kawat nikelin atau 30 0,5
kabel dengan konduktor
mikron
2. 1 buah ohmmeter (multimeter).
Apa yang harus kamu lakukan?
1. Hubungkan kawat A dengan multimeter, kemudian ukur
hambatan pada rangkaian tersebut dengan menggunakan
ohmmeter.
2. Ulangi percobaan di atas untuk mengukur kawat penghantar B,
C, D, dan E. Catat hasil pengamatan kalian pada tabel berikut
Besar
Hambatan Hambatan
Jenis Jenis Panjang Diameter Luas yang
No Kawat Kawat Penampang Terukur
Kawat Kawat P PP Kawat (mm oleh
2
P
Ohmmeter
A Tembaga 0,30 0,5
B 0,30 1
C 0,40 0,5
D 0,40 1
E Nikelin 0,30 0,5
Apa yang kamu diskusikan?
%XDWODK JUD¿N KXEXQJDQ DQWDUD EHVDU KDPEDWDQ OLVWULN GHQJDQ
panjang kawat! Letakkan data panjang kawat pada sumbu x dan
data besar hambatan listrik pada sumbu y. (gunakan data A, B,
C, dan D)
$PDWL SDGD JUD¿N EDJDLPDQD KXEXQJDQ DQWDUD EHVDU KDPEDWDQ
listrik dengan panjang kawat!
Ilmu Pengetahuan Alam 245
