Page 19 - Modul Usaha Energi OK
P. 19
E-Modul Fisika
Fisika Kelas XI Semester 2

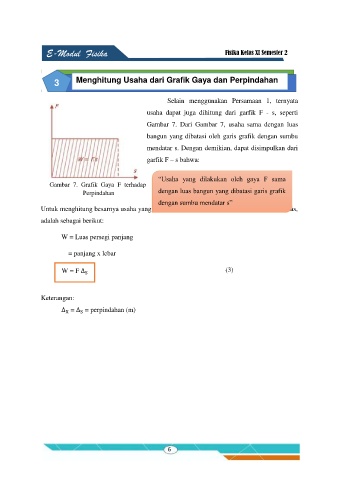

3 Menghitung Usaha dari Grafik Gaya dan Perpindahan
Selain menggunakan Persamaan 1, ternyata
usaha dapat juga dihitung dari garfik F - s, seperti
Gambar 7. Dari Gambar 7, usaha sama dengan luas
bangun yang dibatasi oleh garis grafik dengan sumbu
mendatar s. Dengan demikian, dapat disimpulkan dari
garfik F – s bahwa:
“Usaha yang dilakukan oleh gaya F sama
Gambar 7. Grafik Gaya F terhadap
Perpindahan dengan luas bangun yang dibatasi garis grafik
dengan sumbu mendatar s”
Untuk menghitung besarnya usaha yang tergambar pada grafik gaya dan perpindahan di atas,
adalah sebagai berikut:
W = Luas persegi panjang
= panjang x lebar
W = F (3)
Keterangan:
= = perpindahan (m)
6
