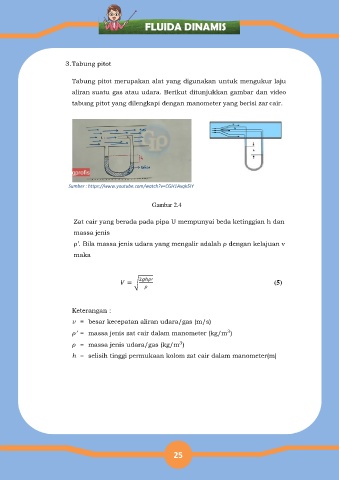

Page 25 - E-MODUL FLUIDA DINAMIS

3. Tabung pitot

Tabung pitot merupakan alat yang digunakan untuk mengukur laju
aliran suatu gas atau udara. Berikut ditunjukkan gambar dan video

tabung pitot yang dilengkapi dengan manometer yang berisi zar cair.

Sumber : https://www.youtube.com/watch?v=CGH1Axqk5IY

Gambar 2.4

Zat cair yang berada pada pipa U mempunyai beda ketinggian h dan
massa jenis

’. B la ma a jen u a a yang mengal a ala engan kelajuan
maka

√ (5)

Keterangan :

v = besar kecepatan aliran udara/gas (m/s)

ρ’ = massa jenis zat cair dalam manometer (kg/m )

ρ = massa jenis udara/gas (kg/m )
h = selisih tinggi permukaan kolom zat cair dalam manometer(m)

25
