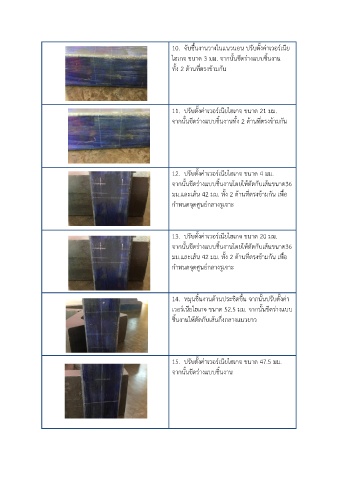

Page 17 - ใบความรู้หน่วยที่ 5

10. จับชื้นงานวางในแนวนอน ปรับตั้งค่าเวอร์เนีย

ไฮเกจ ขนาด 3 มม. จากนั้นขีดร่างแบบชิ้นงาน
ทั้ง 2 ด้านที่ตรงข้ามกัน

11. ปรับตั้งค่าเวอร์เนียไฮเกจ ขนาด 21 มม.
จากนั้นขีดร่างแบบชิ้นงานทั้ง 2 ด้านที่ตรงข้ามกัน

12. ปรับตั้งค่าเวอร์เนียไฮเกจ ขนาด 4 มม.
จากนั้นขีดร่างแบบชิ้นงานโดยให้ตัดกับเส้นขนาด36
ื่
มม.และเส้น 42 มม. ทั้ง 2 ด้านที่ตรงข้ามกัน เพอ
กำหนดจุดศูนย์กลางรูเจาะ

13. ปรับตั้งค่าเวอร์เนียไฮเกจ ขนาด 20 มม.
จากนั้นขีดร่างแบบชิ้นงานโดยให้ตัดกับเส้นขนาด36
ื่
มม.และเส้น 42 มม. ทั้ง 2 ด้านที่ตรงข้ามกัน เพอ
กำหนดจุดศูนย์กลางรูเจาะ

14. หมุนชิ้นงานด้านประชิดขึ้น จากนั้นปรับตั้งค่า

เวอร์เนียไฮเกจ ขนาด 52.5 มม. จากนั้นขีดร่างแบบ
ชิ้นงานให้ตัดกับเส้นกึ่งกลางแนวยาว

15. ปรับตั้งค่าเวอร์เนียไฮเกจ ขนาด 47.5 มม.
จากนั้นขีดร่างแบบชิ้นงาน
