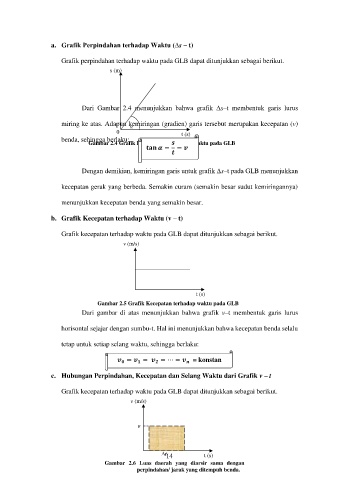

Page 14 - Gerak Lurus (Vera)

a. Grafik Perpindahan terhadap Waktu (∆s – t)

Grafik perpindahan terhadap waktu pada GLB dapat ditunjukkan sebagai berikut.

s (m)

Dari Gambar 2.4 menunjukkan bahwa grafik ∆s–t membentuk garis lurus

miring ke atas. Adapun kemiringan (gradien) garis tersebut merupakan kecepatan (v)

0 t (s)
benda, sehingga berlaku:

Gambar 2.4 Grafik Perpindahan terhadap waktu pada GLB
= =

Dengan demikian, kemiringan garis untuk grafik ∆s–t pada GLB menunjukkan

kecepatan gerak yang berbeda. Semakin curam (semakin besar sudut kemiringannya)

menunjukkan kecepatan benda yang semakin besar.

b. Grafik Kecepatan terhadap Waktu (v – t)

Grafik kecepatan terhadap waktu pada GLB dapat ditunjukkan sebagai berikut.

v (m/s)

t (s)
Gambar 2.5 Grafik Kecepatan terhadap waktu pada GLB
Dari gambar di atas menunjukkan bahwa grafik v–t membentuk garis lurus

horisontal sejajar dengan sumbu-t. Hal ini menunjukkan bahwa kecepatan benda selalu

tetap untuk setiap selang waktu, sehingga berlaku:

= = = ⋯ = = konstan

c. Hubungan Perpindahan, Kecepatan dan Selang Waktu dari Grafik v – t
Grafik kecepatan terhadap waktu pada GLB dapat ditunjukkan sebagai berikut.
v (m/s)

v

∆t 14 t (s)
Gambar 2.6 Luas daerah yang diarsir sama dengan
perpindahan/ jarak yang ditempuh benda.
