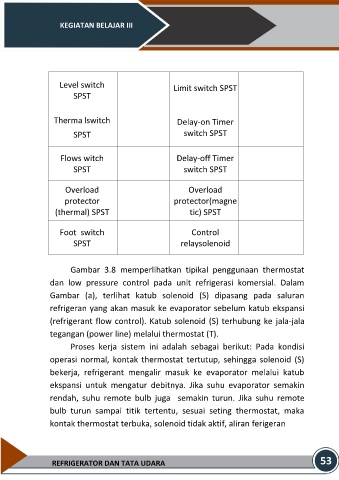

KEGIATAN BELAJAR III
Level switch Limit switch SPST
SPST
Therma lswitch Delay-on Timer
SPST switch SPST
Flows witch Delay-off Timer
SPST switch SPST
Overload Overload
protector protector(magne
(thermal) SPST tic) SPST
Foot switch Control
SPST relaysolenoid
Gambar 3.8 memperlihatkan tipikal penggunaan thermostat
dan low pressure control pada unit refrigerasi komersial. Dalam
Gambar (a), terlihat katub solenoid (S) dipasang pada saluran
refrigeran yang akan masuk ke evaporator sebelum katub ekspansi
(refrigerant flow control). Katub solenoid (S) terhubung ke jala-jala
tegangan (power line) melalui thermostat (T).
Proses kerja sistem ini adalah sebagai berikut: Pada kondisi
operasi normal, kontak thermostat tertutup, sehingga solenoid (S)
bekerja, refrigerant mengalir masuk ke evaporator melalui katub
ekspansi untuk mengatur debitnya. Jika suhu evaporator semakin
rendah, suhu remote bulb juga semakin turun. Jika suhu remote
bulb turun sampai titik tertentu, sesuai seting thermostat, maka
kontak thermostat terbuka, solenoid tidak aktif, aliran ferigeran
