Ayo Diskusi

Simak video penjelasan berikut !

Video 2.4 Arah Gerak Pada Hubungan Roda-roda

Sumber: https://www.youtube.com/watch?app=desktop&v=h98WYEoXN6M

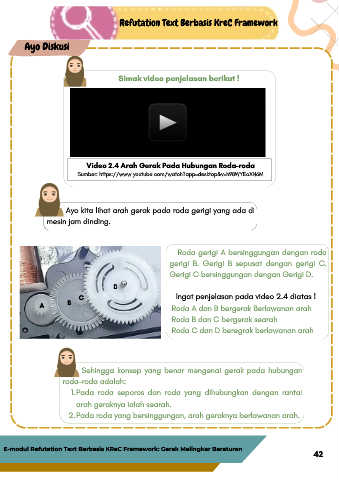

Ayo kita lihat arah gerak pada roda gerigi yang ada di

mesin jam dinding.

Roda gerigi A bersinggungan dengan roda

gerigi B. Gerigi B sepusat dengan gerigi C.
Gerigi C bersinggungan dengan Gerigi D.

D

C Ingat penjelasan pada video 2.4 diatas !
A B Roda A dan B bergerak Berlawanan arah

Roda B dan C bergerak searah
Roda C dan D beregrak berlawanan arah

Sehingga konsep yang benar mengenai gerak pada hubungan

roda-roda adalah:
1. Pada roda seporos dan roda yang dihubungkan dengan rantai

arah geraknya ialah searah.
2. Pada roda yang bersinggungan, arah geraknya berlawanan arah.
