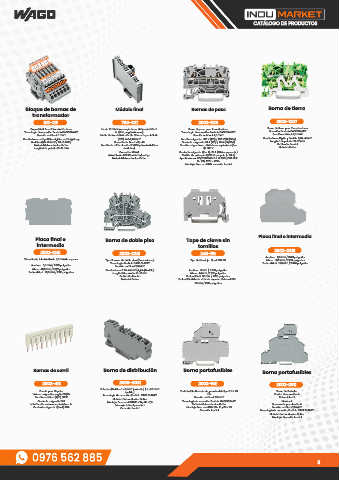

CATÁLOGO DE PRODUCTOS
Bloque de bornas de Módulo final Bornas de paso Borna de tierra
transformador
821-201 750-627 2002-1201 2002-1207
Capacidad: Para 3 transformadores Hasta 10 módulos acopladores, distancia máx. 5 Borna de paso para 2 conductores Borna de tierra para 2 conductores
Tecnología de conexión: Push-in CAGE CLAMP® m (10 m, según manual) Tecnología de conexión: Push-in CAGE CLAMP® Conexión: Push-in CAGE CLAMP®
Sección nominal: 6 mm² Medio de transmisión: Cable Ethernet apantallado Sección nominal: 2,5 mm² Sección nominal: 2,5 mm²
Conductores compatibles: rígidos, semirrígidos y (STP), 4x2x0,25 mm² Tensión asignada: 800 V (IEC) / 600 V (UL/CSA) Conductores: Rígido y flexible, 0,25–4 mm²
flexibles (0,5–10 mm² / 20–8 AWG) Conexión de bus: 1 x RJ-45 Corriente asignada: 24 A (IEC) / 20 A (UL/CSA) Longitud de pelado: 10–12 mm
Material del conductor: Cobre Tensión de alimentación: 5 VCC (a través del bus Tensión asignada en atmósferas explosivas (Ex e Cableado: Frontal
Longitud de pelado: 13–15 mm de datos) II): 550 V Material: Cobre
Consumo: 70 mA Corriente asignada (Ex e II): 22 A (20 A con puente)
Aislamiento: 500 kV sistema/campo Pérdida de potencia: 0,766 W por polo (a 24 A)
Material del conductor: Cobre Aprobaciones: IEC/EN 60947-7-1, UL 1059, CSA 22.2
No 158, ATEX e IECEx
Montaje: Para carril DIN, conexión frontal
Placa final e intermedia
Placa final e Borna de doble piso Tope de cierre sin
intermedia tornillos
2002-2291
2002-1291 2002-2201 249-116
Anchura 0,8 mm / 0.031 pulgadas
Placa final e intermedia de 0,8 mm de espesor
Tipo: Bornera de doble piso (2 conexiones) Tipo de montaje Carril DIN-35 Altura 69,2 mm / 2.724 pulgadas
Tecnología: Push-in CAGE CLAMP® Profundidad 51,9 mm / 2.043 pulgadas
Anchura 0,8 mm / 0.031 pulgadas
Sección nominal: 2,5 mm²
Altura 48,3 mm / 1.902 pulgadas
Conductores: 0,25–4 mm² (rígido/flexible) Anchura 6 mm / 0.236 pulgadas
Profundidad 28,9 mm / 1.138 pulgadas
Longitud de pelado: 10–12 mm Altura 44 mm / 1.732 pulgadas
Cableado: Frontal Profundidad 35 mm / 1.378 pulgadas
Material: Cobre Profundidad desde el borde superior del carril DIN
28 mm / 1.102 pulgadas
Bornas de carril Borna de distribución Borna portafusibles Borna portafusibles
2002-410 2006-8031 2002-1611 2002-2611
Entradas/Salidas: 1 x 6 mm² (entrada) / 6 x 1,5 mm²
Puente para 10 polos Portafusible: Basculante, para fusible tipo G 5 × 20
(salida) Borna de 2 niveles
Valores asignados según CEI/EN mm
Tecnología de conexión: Push-in CAGE CLAMP® Puntos de conexión: 4
Tensión nominal (III/3) 800V Sección nominal: 2,5 mm²
Material del conductor: Cobre Potenciales: 2
Corriente asignada 25A Tecnología de conexión: Push-in CAGE CLAMP®
Montaje: Para carril DIN 35 x 15 y 35 x 7,5 Niveles: 2
Información sobre características Ex Material del conductor: Cobre
Marcaje: Lateral y central Ranuras de puenteado: 4
Corriente asignada (Ex e II) 20A Montaje: Para carril DIN 35 x 15 y 35 x 7,5
Conexión frontal Sección nominal: 2,5 mm²
Conexión frontal
Tecnología de conexión: Push-in CAGE CLAMP®
Material del conductor: Cobre
Montaje: Conexión frontal
