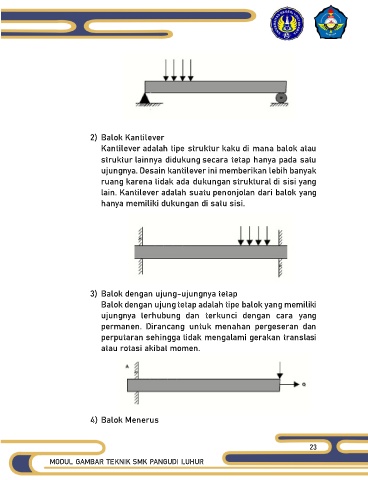

Page 24 - MODUL GAMTEK

2) Balok Kantilever

Kantilever adalah tipe struktur kaku di mana balok atau
struktur lainnya didukung secara tetap hanya pada satu
ujungnya. Desain kantilever ini memberikan lebih banyak
ruang karena tidak ada dukungan struktural di sisi yang

lain. Kantilever adalah suatu penonjolan dari balok yang
hanya memiliki dukungan di satu sisi.

3) Balok dengan ujung-ujungnya tetap
Balok dengan ujung tetap adalah tipe balok yang memiliki
ujungnya terhubung dan terkunci dengan cara yang
permanen. Dirancang untuk menahan pergeseran dan
perputaran sehingga tidak mengalami gerakan translasi

atau rotasi akibat momen.

4) Balok Menerus
