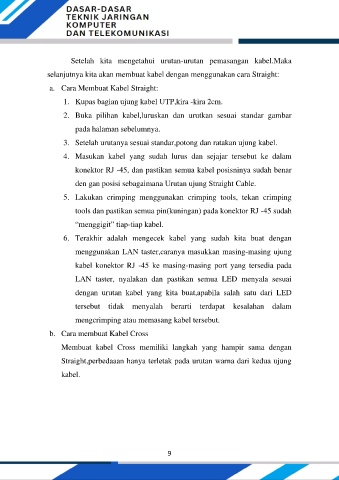

Setelah kita mengetahui urutan-urutan pemasangan kabel.Maka
selanjutnya kita akan membuat kabel dengan menggunakan cara Straight:

a. Cara Membuat Kabel Straight:
1. Kupas bagian ujung kabel UTP,kira -kira 2cm.

2. Buka pilihan kabel,luruskan dan urutkan sesuai standar gambar

pada halaman sebelumnya.
3. Setelah urutanya sesuai standar,potong dan ratakan ujung kabel.

4. Masukan kabel yang sudah lurus dan sejajar tersebut ke dalam
konektor RJ -45, dan pastikan semua kabel posisninya sudah benar

den gan posisi sebagaimana Urutan ujung Straight Cable.
5. Lakukan crimping menggunakan crimping tools, tekan crimping

tools dan pastikan semua pin(kuningan) pada konektor RJ -45 sudah

“menggigit” tiap-tiap kabel.
6. Terakhir adalah mengecek kabel yang sudah kita buat dengan

menggunakan LAN taster,caranya masukkan masing-masing ujung

kabel konektor RJ -45 ke masing-masing port yang tersedia pada
LAN taster, nyalakan dan pastikan semua LED menyala sesuai

dengan urutan kabel yang kita buat,apabila salah satu dari LED
tersebut tidak menyalah berarti terdapat kesalahan dalam

mengcrimping atau memasang kabel tersebut.
b. Cara membuat Kabel Cross

Membuat kabel Cross memiliki langkah yang hampir sama dengan

Straight,perbedaaan hanya terletak pada urutan warna dari kedua ujung
kabel.
