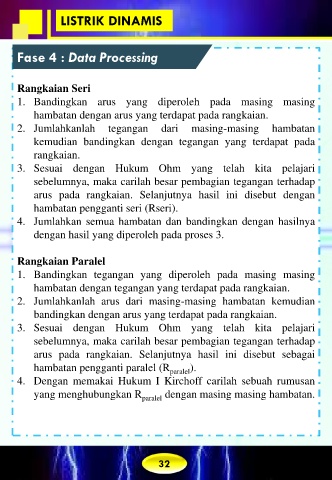

LISTRIK DINAMIS
Fase 4 : Data Processing
Rangkaian Seri
1. Bandingkan arus yang diperoleh pada masing masing
hambatan dengan arus yang terdapat pada rangkaian.
2. Jumlahkanlah tegangan dari masing-masing hambatan
kemudian bandingkan dengan tegangan yang terdapat pada
rangkaian.
3. Sesuai dengan Hukum Ohm yang telah kita pelajari
sebelumnya, maka carilah besar pembagian tegangan terhadap
arus pada rangkaian. Selanjutnya hasil ini disebut dengan
hambatan pengganti seri (Rseri).
4. Jumlahkan semua hambatan dan bandingkan dengan hasilnya
dengan hasil yang diperoleh pada proses 3.
uououo
=
Rangkaian Paralel
1. Bandingkan tegangan yang diperoleh pada masing masing
hambatan dengan tegangan yang terdapat pada rangkaian.
2. Jumlahkanlah arus dari masing-masing hambatan kemudian
bandingkan dengan arus yang terdapat pada rangkaian.
3. Sesuai dengan Hukum Ohm yang telah kita pelajari
sebelumnya, maka carilah besar pembagian tegangan terhadap
arus pada rangkaian. Selanjutnya hasil ini disebut sebagai
hambatan pengganti paralel (R paralel ).
4. Dengan memakai Hukum I Kirchoff carilah sebuah rumusan
yang menghubungkan R paralel dengan masing masing hambatan.
