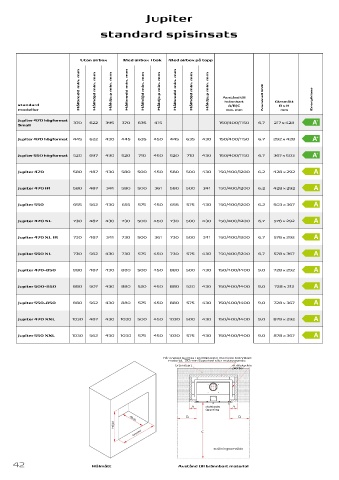

Jupiter

standard spisinsats

Utan airbox Med airbox i bak Med airbox på topp

Hålbredd min. mm Hålhöjd min. mm Håldjup min. mm Hålbredd min. mm Hålhöjd min. mm Håldjup min. mm Hålbredd min. mm Hålhöjd min. mm Håldjup min. mm

brännbart
standard Avstånd till Nominell KW Glasmått Energiklass
A/B/C
B x H
modeller min. mm mm
Jupiter 470 högformat 370 622 395 370 635 415 150/400/1150 6,7 217 x 428
Small
Jupiter 470 högformat 445 622 430 445 635 450 445 635 430 150/400/1150 6,7 292 x 428

Jupiter 550 högformat 520 697 430 520 710 450 520 710 430 150/400/1150 6,7 367 x 503

Jupiter 470 580 487 430 580 500 450 580 500 430 150/400/1200 6,2 428 x 292

Jupiter 470 IR 580 487 341 580 500 361 580 500 341 150/400/1200 6,2 428 x 292

Jupiter 550 655 562 430 655 575 450 655 575 430 150/400/1200 6,2 503 x 367

Jupiter 470 XL 730 487 430 730 500 450 730 500 430 150/400/1200 6,7 578 x 292

Jupiter 470 XL IR 730 487 341 730 500 361 730 500 341 150/400/1200 6,7 578 x 292

Jupiter 550 XL 730 562 430 730 575 450 730 575 430 150/400/1200 6,7 578 x 367

Jupiter 470-850 880 487 430 880 500 450 880 500 430 150/400/1400 9,0 728 x 292

Jupiter 500-850 880 507 430 880 520 450 880 520 430 150/400/1400 9,0 728 x 312

Jupiter 550-850 880 562 430 880 575 450 880 575 430 150/400/1400 9,0 728 x 367

Jupiter 470 XXL 1030 487 430 1030 500 450 1030 500 430 150/400/1400 9,0 878 x 292

Jupiter 550 XXL 1030 562 430 1030 575 450 1030 575 430 150/400/1400 9,0 878 x 367

Får endast byggas i kombination med icke brännbart
material. 50 mm Superisol eller motsvarande.
brännbart strålskydds
plattor

A eldstads A
öppning
B B
djup
höjd
bredd C

strålningsområde

42 Hålmått Avstånd till brännbart material
