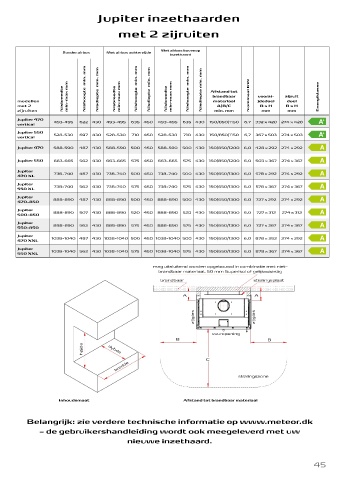

Page 45 - NL Jupiter 02.2026
P. 45
Jupiter inzethaarden
met 2 zijruiten
Met airbox bovenop
Zonder airbox Met airbox achterzijde inzethaard
Nisbreedte min-max mm Nishoogte min. mm Nisdiepte min. mm Nisbreedte min-max mm Nishoogte min. mm Nisdiepte min. mm Nisbreedte min-max mm Nishoogte min. mm Nisdiepte min. mm Afstand tot Nominaal KW voorzi- zijruit Energiklasse
brandbaar
modellen materiaal jdedoel doel
met 2 A/B/C B x H B x H
zijruiten min. mm mm mm
Jupiter 470
vertical 493-495 622 430 493-495 635 450 493-495 635 430 150/850/1150 6,7 332 x 428 274 x 428
Jupiter 550
vertical 528-530 697 430 528-530 710 450 528-530 710 430 150/850/1150 6,7 367 x 503 274 x 503
Jupiter 470 588-590 487 430 588-590 500 450 588-590 500 430 150/850/1200 6,0 428 x 292 274 x 292
Jupiter 550 663-665 562 430 663-665 575 450 663-665 575 430 150/850/1200 6,0 503 x 367 274 x 367
Jupiter
470 XL 738-740 487 430 738-740 500 450 738-740 500 430 150/650/1300 6,0 578 x 292 274 x 292
Jupiter 738-740 562 430 738-740 575 450 738-740 575 430 150/650/1300 6,0 578 x 367 274 x 367
550 XL
Jupiter
470-850 888-890 487 430 888-890 500 450 888-890 500 430 150/650/1300 6,0 727 x 292 274 x 292
Jupiter
500-850 888-890 507 430 888-890 520 450 888-890 520 430 150/650/1300 6,0 727 x 312 274 x 312
Jupiter 888-890 562 430 888-890 575 450 888-890 575 430 150/650/1300 6,0 727 x 367 274 x 367
550-850
Jupiter
470 XXL 1038-1040 487 430 1038-1040 500 450 1038-1040 500 430 150/650/1300 6,0 878 x 292 274 x 292
Jupiter
550 XXL 1038-1040 562 430 1038-1040 575 450 1038-1040 575 430 150/650/1300 6,0 878 x 367 274 x 367
mag uitsluitend worden opgebouwd in combinatie met niet-
brandbaar materiaal, 50 mm Superisol of gelijkwaardig
brandbaar stralingsplaat
A A
zijglas zijglas
vuuropening
B B
højde dybde
C
bredde
stralingszone
Inhoudsmaat Afstand tot brandbaar materiaal
Belangrijk: zie verdere technische informatie op www.meteor.dk
– de gebruikershandleiding wordt ook meegeleverd met uw
nieuwe inzethaard.
45
